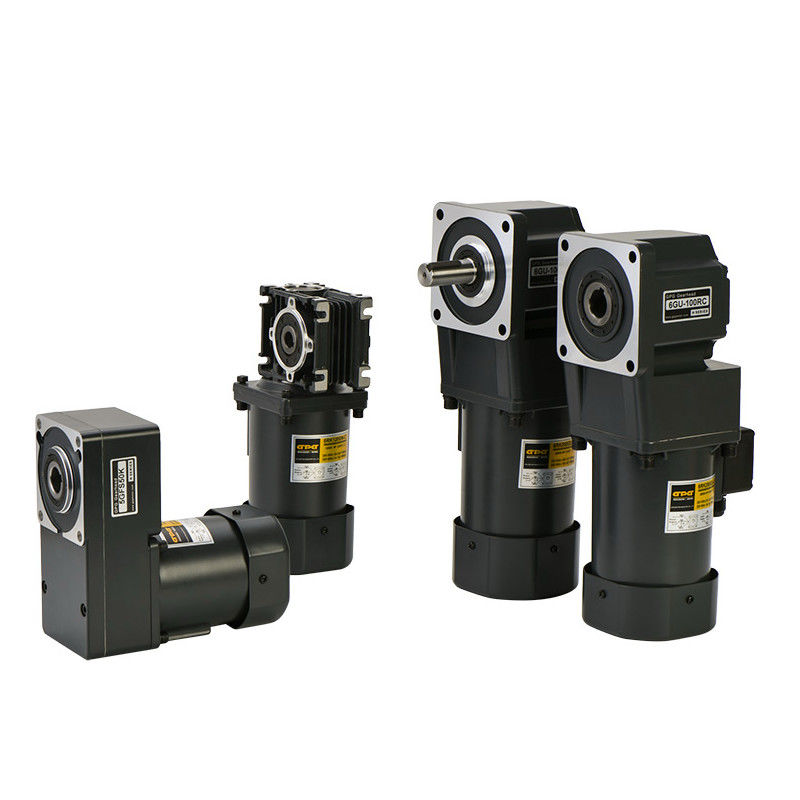

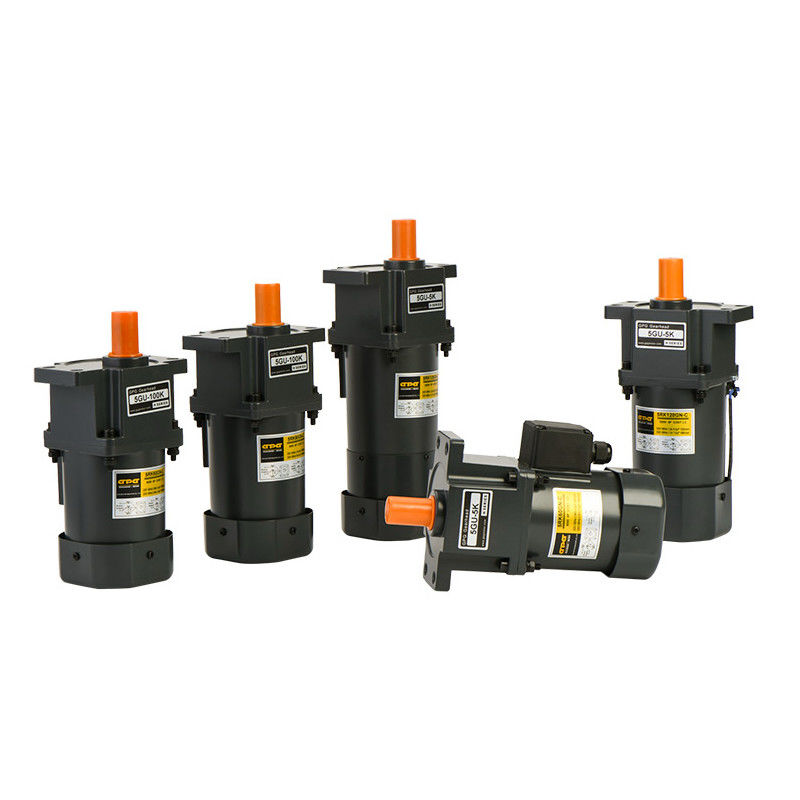

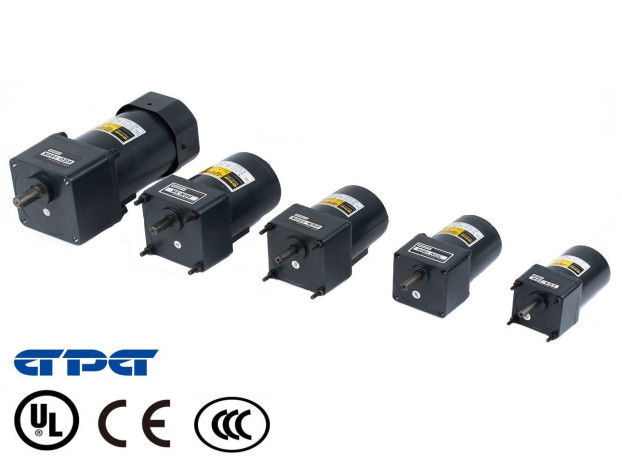

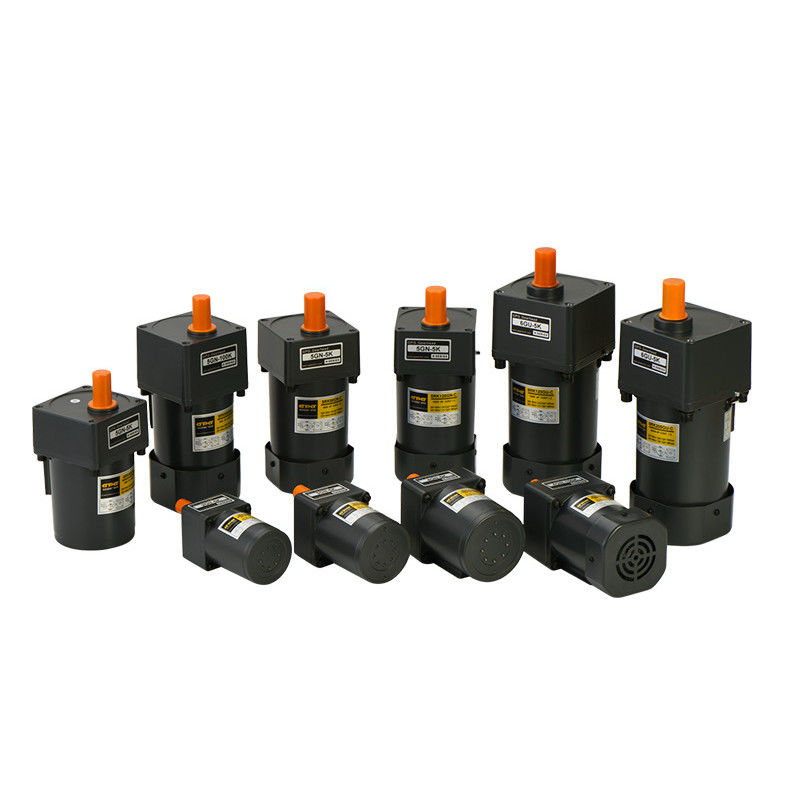

KÜÇÜK AC DİŞLİ MOTOR IK RK MİKRO SONSUZ ELEKTRİK MOTOR SEÇİMİ

STANDART GPG KODU ANLAMI

①Kabuk tipi 2, 60 mm, 3, 70 mm, 4, 80 mm, 5, 90 mm, 6, 100 mm anlamına gelir (motor kabuğunun çapı)

②motor tipi kodu IK, endüksiyon motoru anlamına gelir (not: tek fazlı motorun 4 önde gelen kablosu vardır, üç fazlı motorların tümü endüksiyondur

motor, 60mm motor indüksiyon tipine sahip değildir, RK, tersinir motor anlamına gelir (tek fazlı motorun 3 ana kablosu vardır)

③motor gücü kodu 6, 6W,15, 15W,20,20W,25, 25W,40, 40W,......200, 200W anlamına gelir

④hız kontrol tipi kodu, R ile hız kontrol tipi anlamına gelir, R olmadan, sabit hız anlamına gelir

⑤motor mili kodu GN, dişli mil anlamına gelir, A1, düz yüzlü dairesel mil, A2, anahtar yuvalı dairesel mil anlamına gelir

⑥voltaj kodu A 110V, C 220V, S 3ph220V, S3 3ph380V, SS3 3ph220V/380V anlamına gelir

⑦Terminal kutusu kodu L, 450 mm önde giden kablo anlamına gelir, TT, terminal bloklu terminal kutusu anlamına gelir, TC, içinde kondansatör bulunan terminal kutusu anlamına gelir

⑧ T-kutusu/kurşun tel yönü A, şaftın solu anlamına gelir, B şaftın aşağısı anlamına gelir, C şaftın sağı anlamına gelir, D şaftın üstü anlamına gelir, Şaftın görüş açısından bakın,

varsayılan yön B'dir, eke bakın

⑨T-box yönünün ana teli U: yukarı D: aşağı L : sol R: sağ ,Terminal kutusunun ön görüşünden bakın , varsayılan yön D'dir ,Eke bakın

⑩Termal koruyucu kodu P, termal koruyucu olmadan, termal koruyucu olmadan anlamına gelir

⑪soğutma fanı kodu F, soğutma fanı anlamına gelir, soğutma fanı olmadan anlamına gelir, M, mıknatıs frenli anlamına gelir, FM, mıknatıs frenli anlamına gelir ve

Soğutucu fan

⑫Şanzıman tipi kodu 2, 60 mm, 3, 70 mm, 4, 80 mm, 5, 90 mm, 6, 104 mm anlamına gelir (kare şanzıman kabuğunun flanşı)

⑬dişli kutusu flanş tipi kodu GN, kare tip dişli kutusu anlamına gelir, GS, kulaklı flanş tipi dişli kutusu anlamına gelir

⑭hız oranı kodu 3,5,6,7.5,10,12.5,15,18,20,25,30,36,40,50,60,75,90,100,120,150,180,200,250,300,500,750

⑮Rulman tipi kodu K, standart bilyalı rulman anlamına gelir, RT dik açılı katı mil anlamına gelir, RC dik açılı içi boş mil anlamına gelir

⑯mil çap kodu G8, 8mm çaplı mil anlamına gelir,G10, 10mm çaplı mil anlamına gelir, G12, 12mm çaplı mil anlamına gelir, G15, 15mm çaplı mil anlamına gelir

⑰bağlantı vidası kodu L, vida deliği anlamına gelir, T, açık delik tipi anlamına gelir

⑱key slot kodu K3, 3*3*18mm anlamına gelir, K4, 4*4*25 anahtar anlamına gelir K5, 5*5*25 anahtar anlamına gelir, F1, düz yüz1*25 anlamına gelir, F2, düz yüz 1*20 anlamına gelir

Not

Yalnızca referans amaçlı özellikler.

Şaft boyutu ve özellikleri (gerilim, tork, hız, vb.) özelleştirilebilir.
